■ 外形尺寸：437(mm)×230(mm)×103(mm)

■ 安裝孔尺寸：Φ7mm

■ 工作電壓：DC  12V/24V

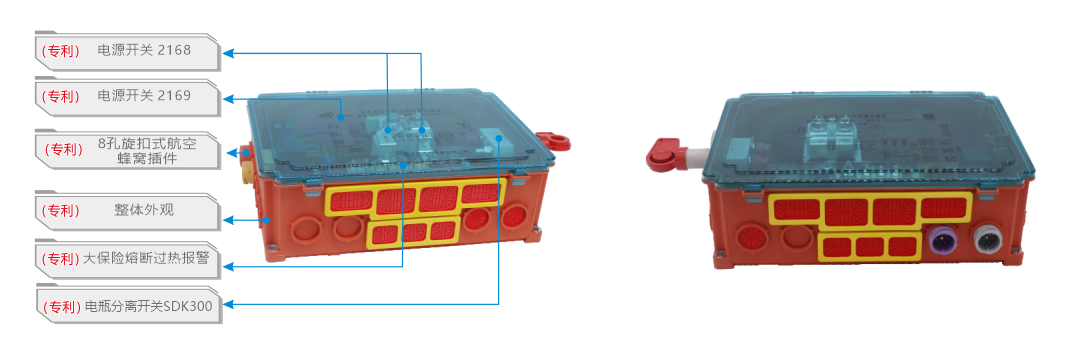

■ 根據客戶需求設計開發的一款擁有三只電源開關及手動分離開關左置的主電源控制總成。

各項保護功能

1）繼電器的浪涌吸收保護：主控制器內所有繼電器線圈均設有浪涌保護電路，吸收由于繼電器線圈通斷產生的高頻脈沖，降低對CAN模塊傳送數據的干擾。

2）熔斷器保護：30A以下保險采用進口可復位保險，無需更換，也可采用普通保險，且每一路保險均有保險指示燈指示，方便保養維修時查看。30A及30A以上保險采用進口片式保險，并采用不銹鋼防滑螺栓緊固，增加了使用中的安全可靠性。

3）線路板插卡本公司：插拔力比普通提高50%。

4）直排式多路保險連接方式本公司：電源輸入端采用銅排，直接輸入到每個保險輸入 端，保證每個 保險輸入端路徑較短，接觸電阻較小，線路板不過大電流。

5）線路板：采用多層阻燃PCB板，取消內部跨線，整潔美觀安全可靠。
